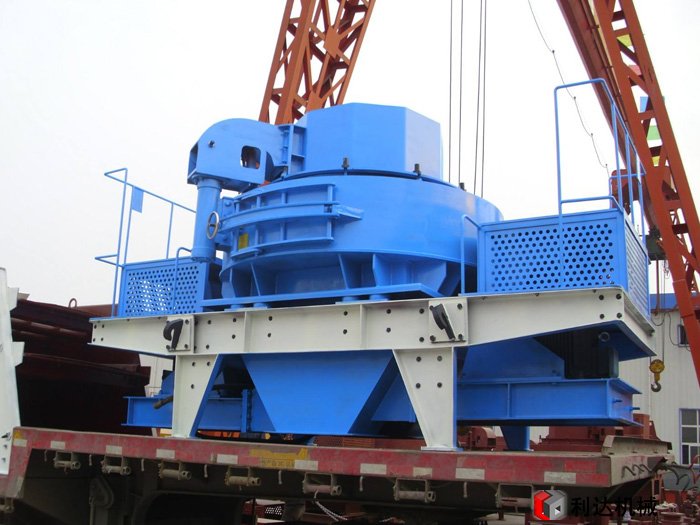

第三代制砂機整體結構詳盡介紹
第三代制砂機由機體外殼、襯板、反擊板、轉子滾簡(轉子A)、轉子滾筒(轉子B)、滾筒軸、刀體、刀架與軸承座組成。
第三代制砂機體外殼1由厚14~16毫米鋼板焊接而成。外殼內側用螺栓固定有襯板,襯板用厚20毫米鋼板制造。
反擊板用厚12毫米鋼板制造,在其上用螺栓固定有20毫米厚襯板(也用鋼板制造)。反擊板彎成園孤形,園孤的曲率半徑是1230毫米,孤長是1200毫米,寬度是400毫米。第三代制砂機體內共裝二塊反擊板(同一規格)。
轉子滾筒與由壁厚30毫米的無縫鋼管加工而成,滾筒直徑為360毫米,寬度為400毫米。滾筒也可以用鋼板卷制。轉子滾筒焊接在滾筒軸6上,滾筒軸用45號鋼制造,軸的直徑為90毫米,長度為860毫米。
制砂機滾筒軸放在軸承座上,選用雙列向心球面滾動軸承,型號3615。
制砂機刀架焊接在轉子滾筒上,在刀架上用螺栓固定有刀體7。在一個滾筒上,刀架與刀體各為三個,均由廢舊鋼板制成。刀架尺度為30x107x400毫米,刀體尺度為40x40x400毫米。
為了延長第三代制砂機刀體的使用壽命,在刀體與刀架的連接處,設計了升降調節裝置。當刀體使用一段時間并有磨損,而影響到出料粒度變粗時,可將螺栓擰松,拆掉一個墊塊,此刻刀體可向外拉出一段距離(相當于一個墊塊的距離),從而使轉子與反擊板的間隙仍堅持必定。墊塊共有三個,因而刀體可作三次調節后才作廢,這樣既延長了刀體的使用周期,又確保了出料粒度符合必定的要求。
